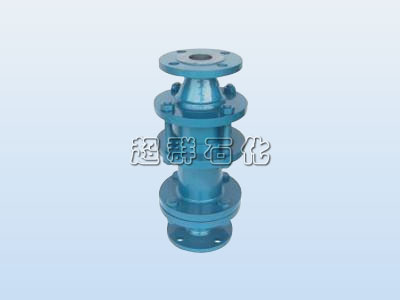

氢气阻火器

时间:2013-11-25 16:20

氢气阻火器是用来阻止氢气火焰向外蔓延的安全装置。氢气阻火器一般分为两类:

一类是用于大型氢气管道的阻火器。这种阻火器采用法兰连接。按管道的内径来命名规格:DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250等几种规格。

第二类是用于氢气瓶的阻火器。一般有三种:

第一种是接氢气瓶的(一头是螺纹M16*1.5,一头是Φ8或Φ10皮接头);

第二种是两端带螺纹(M16*1.5)的;

氢气阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入阻火器后,被阻火元件分成许多细小的火焰流,由于传热作用和器壁效应,火焰流猝灭。

氢气阻火器引用以下标准如下:

JB78-59铸铁法兰

SY5302-87石油钻采机械产品用灰铸铁件通用技术参数

ZBG33001-85聚四氟乙烯管材

ZBG33003-85聚四氟乙烯棒材

ZBG33004-85聚四氟乙烯薄膜

GB/T4237-1992不锈钢热轧钢板

GB/T6414-1986铸件尺寸公差

GB/T9438-1988铝合金铸件技术条件

GB/T9439-1988灰铸铁件

GB5908-1986石油储罐阻火器阻火性能和实验方法

GB/T1804-1992一般公差线性尺寸的未注公差

GB/T13306-1991标牌

GB/T13384-1992机电产品包装通用技术条件

氢气阻火器技术参数:

1、阻火芯件材质:不锈波纹板。

2、工作温度≤4800C

3、壳体材质:碳钢、铝合金、不锈钢:SUS304、SUS304L、SUS316、SUS316L。

4、制造、检测标准:按GB5908-86、GB13347-92标准执。

5、防爆级别:BS5501:11A、11B、11C。

6、适用于储存闪点低于600C的石油化工产品,如汽油、煤油、轻柴油、甲苯等。

7、法兰标准:HG20594-97P7PN1.0如客户需用GB、SH、HGJ、JB、ANSI、DIN、JIS等标准或改变压力等级时,请在订货合同中注明。

氢气阻火器维修与保养:

1、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

2、阻火器上的流向标记必须与介质流向一致。

3、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

6、为了确保阻火器的性能达到使用目的,在安装阻火器前,须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。

氢气阻火器 ZHQ-Q

规格尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in ½ ¾ 1 2 3 4 5 6 8 10 12 14 16
L / 195 195 220 220 245 245 280 325 325 427 496 593 860 860 1250
H / 200 200 236 236 240 240 270 274 274 288 306 320 580 580 850

阻火器阻火芯件--防爆阻火波纹带
