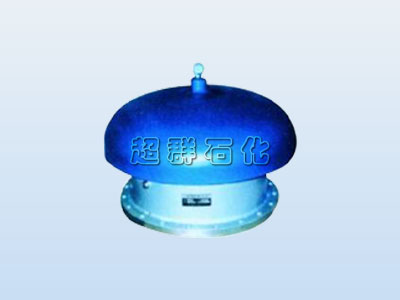

罐顶通气管（TQG型）
时间：2012-11-30 11:30
主要用途：
罐顶通气管装于重质油罐顶部起呼吸作用。
技术参数：
| NO | 1 | 2 | 3 | 4 | 5 |
| 构件 Component | 壳体 Body | 密封件 Seal Material | 工作温度（℃） Ambient Temperature | 操作压力 Operating Pressure | 连接方式 Joint type |
| 材质 Material |
碳钢 CS 不锈钢 304 不锈钢 316L |
石墨垫片 | ≤480℃ | 0.6～500MPa (150LB~600LB) | 法兰连接 Flangejoint 对焊连接 ButtWelding joint |
法兰标准：
GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）制造、检测标准：按SY/T0525.4-93。
尺寸表：
| DN | 100 | 150 | 200 | 250 | 300 |
| L | 300 | 450 | 550 | 600 | 660 |
| H | 220 | 283 | 324 | 378 | 365 |
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
