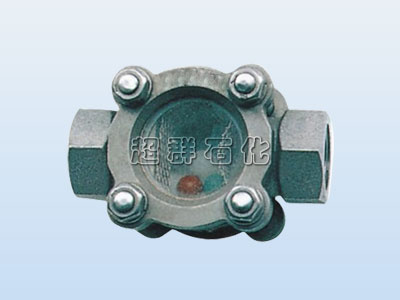

浮球视镜
时间：2012-11-30 14:37
主要用途：
视镜用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。最高使用压力为25kgf/cm2,允许介质温度为0-200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃。
技术参数：
| 壳体材质 Body |
视窗材质 Glass Material |
S密封件 Seal Material |
工作温度（℃） Ambient Temperature |
操作压力 Operating Pressure |
连接方式 Joint type |
允许急变温度（℃） |
| 碳钢 CS 不锈钢 304 不锈钢 316L 玻璃钢 FRP |
钢化硼硅玻璃 Borou Silicom |
丁腈橡胶 NBR 聚四氟乙烯 PTFE |
-10～250℃ | 0.6～2.5MPa | 螺纹连接 Threaded 法兰连接 Flangejoint 对焊连接 ButtWelding joint |
＜60℃ |
| 石项玻璃 Quartz glass |
-30～800℃ | 0.6～1.0 MPa | ||||
| 钠钙玻璃 Natrium & Calcium |
0～80℃ | 0.6～1.0 MPa |
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGS07-105-106压力容器视镜”设计制造和验收。

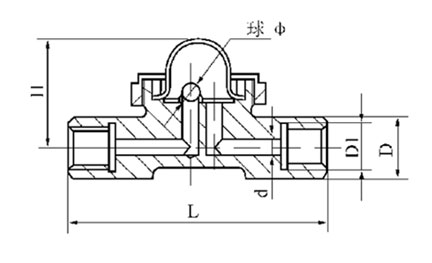

丝口式的要参数：
| IN | DN | L | H | D | D1 | D2 |
| ½＂ | 15 | 130 | 65 | 80 | 65 | 50 |
| ¾＂ | 20 | 130 | 65 | 80 | 65 | 50 |
| 1＂ | 25 | 130 | 65 | 80 | 65 | 50 |
| 1¼＂ | 32 | 160 | 80 | 100 | 80 | 65 |
| 1½＂ | 40 | 160 | 85 | 100 | 80 | 65 |
| 2＂ | 50 | 170 | 85 | 100 | 80 | 65 |
订货须知：
1、订货时请注明产品尺寸、操作压力及材质。
2、当需要其他标准法兰、材质或操作压力时，请在订货时注明。
